Spannungssuchgerät
Inhalt11 Abschnitte
Ein Spannungssuchgerät spürt stromführende Leitungen auf, ohne dass Sie sie berühren. Es gibt zwei Bauformen: den stiftförmigen berührungslosen Spannungsdetektor, der an Steckdosen und Kabeln piept, und das flache Leitungssuchgerät, das Wände nach Kabeln, Rohren und Balken absucht. Beide sind eine Hilfe vor dem Bohren – aber keines kann sicher sagen, dass eine Leitung spannungsfrei ist.
Die zwei Bauformen
| Berührungsloser Spannungsdetektor | Stift, der das elektrische Wechselfeld einer Leitung erkennt und mit Licht oder Ton anzeigt. Gut zum schnellen Prüfen an Kabeln, Steckdosen und Lampen. |
| Leitungssuchgerät (Ortungsgerät) | Flaches Gerät, das über die Wand geführt wird. Erkennt je nach Modell stromführende Leitungen, Metall und Holz. |
Wie die Ortung funktioniert
Spannungserkennung. Eine Leitung, an der Wechselspannung anliegt, erzeugt ein elektrisches Feld. Der Sensor erkennt es kapazitiv. Das funktioniert nur, wenn tatsächlich Spannung anliegt. Eine abgeschaltete Leitung, etwa die Zuleitung hinter einem ausgeschalteten Lichtschalter, bleibt für diese Methode unsichtbar.
Metallerkennung. Eine Spule erzeugt ein Magnetfeld, das von Metall verändert wird. So finden Leitungssuchgeräte auch stromlose Kupferkabel, Wasserrohre und Bewehrungsstahl.
Dichtemessung. Bessere Geräte erkennen über Unterschiede in der Materialdichte auch Holzbalken und Ständer hinter Gipskarton.
Was die Geräte übersehen
- Tief liegende Leitungen. Die Reichweite liegt je nach Gerät und Wand bei wenigen Zentimetern bei Spannung, etwas mehr bei Metall.
- Kunststoffrohre für Wasser oder Heizung. Sie enthalten kein Metall, nur die Metallteile an Verbindungen werden gefunden.
- Leitungen in feuchten Wänden. Die Feuchtigkeit verteilt das elektrische Feld, die Anzeige wird ungenau oder schlägt großflächig an.
- Abgeschirmte Kabel. Das Feld wird abgeschirmt, die Spannungserkennung versagt, die Metallerkennung kann helfen.
- Stromlose Leitungen, wenn nur die Spannungserkennung genutzt wird.
Ein Gerät, das nichts anzeigt, beweist deshalb nichts.
Wo Leitungen liegen sollten
In Deutschland werden Leitungen in Wänden nach DIN 18015-3 in festgelegten Installationszonen verlegt: waagerecht etwa 30 cm unter der Decke und 30 cm über dem Fußboden, senkrecht etwa 10 bis 30 cm neben Tür- und Fensteröffnungen und Raumecken. Zusätzlich führen Leitungen senkrecht über oder unter Schaltern und Steckdosen. In älteren Häusern und nach Umbauten hält sich die Wirklichkeit aber nicht immer an diese Zonen. Das Suchgerät ergänzt diese Regel, ersetzt sie aber nicht.
Richtig suchen
- Gerät kalibrieren, meist durch Aufsetzen an einer Stelle ohne Leitung. Viele Geräte machen das automatisch beim Einschalten.

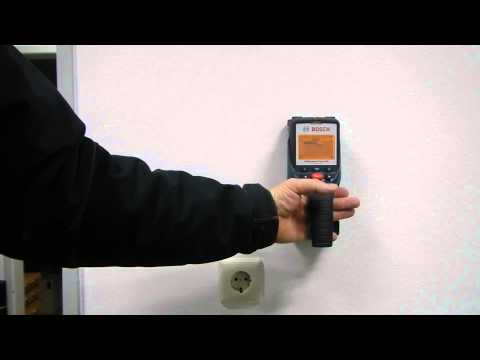

- Langsam und flach über die Wand führen, erst waagerecht, dann senkrecht.
- Fundstellen mit Bleistift markieren, dann von der anderen Seite anfahren und die Mitte bestimmen.
- Verlauf verfolgen. Eine Leitung hat einen Anfang und ein Ende, meist an einer Dose oder einem Schalter. Passt der Verlauf zu den Installationszonen?
- Verbraucher einschalten. Eine Leuchte, die eingeschaltet ist, macht ihre Zuleitung für die Spannungserkennung sichtbar.
Vor dem Bohren: die Checkliste
Bevor Sie in eine Wand bohren, lohnen drei kurze Schritte. Erstens: Installationszonen gedanklich einzeichnen und prüfen, ob die Bohrstelle darin liegt. Zweitens: mit dem Gerät großzügig um die Bohrstelle herum suchen, mindestens 20 cm in jede Richtung. Drittens: bei Zweifeln die Stelle um einige Zentimeter verschieben. Die sicherste Bohrstelle ist die, an der weder Zone noch Gerät etwas anzeigen.
Spannungssucher ist kein Spannungsprüfer
Für Arbeiten an elektrischen Anlagen gibt es eine klare Regel: Spannungsfreiheit wird mit einem zweipoligen Spannungsprüfer festgestellt, nicht mit einem Suchgerät und nicht mit einem Phasenprüfer-Schraubendreher. Der zweipolige Prüfer nach DIN EN 61243-3 misst zwischen zwei Punkten und zeigt zuverlässig an, ob Spannung anliegt. Mehr dazu beim digitalen Spannungsprüfer und beim Stromprüfer.
Arbeiten am Stromnetz selbst, also an Leitungen, Steckdosen und Verteilern, sind in Deutschland Sache einer Elektrofachkraft.
Kaufkriterien
- Kombination aus Spannungs-, Metall- und Holzortung, wenn Sie vor allem vor dem Bohren suchen.
- Klare Anzeige mit Richtungspfeilen oder Balken, die die Mitte des Objekts zeigt.
- Markierungshilfe, etwa eine Kerbe oder ein Loch in der Gerätemitte.
- Tiefenangabe bei Metall, wenn verfügbar.
- Einfache Kalibrierung, am besten automatisch.
Was tun, wenn es doch passiert ist
Wurde beim Bohren eine Leitung getroffen, sofort die Sicherung abschalten und nicht mehr berühren, was mit der Leitung in Verbindung steht. Die Reparatur gehört in die Hände eines Elektrikers. Was genau zu tun ist, beschreibt Kabel angebohrt – was tun. Wer das Bohren ganz vermeiden will, findet Ideen unter Bilder aufhängen ohne Bohren.
Häufige Fragen
Was kostet ein Spannungssuchgerät?
Berührungslose Spannungsdetektoren gibt es ab etwa 10 Euro. Leitungssuchgeräte mit Spannungs-, Metall- und Holzortung kosten 30 bis 150 Euro, professionelle Wandscanner deutlich mehr.
Findet das Gerät auch Wasserleitungen?
Metallrohre ja, Kunststoffrohre nicht. Bei Mehrschichtverbundrohren mit Aluminiumkern findet die Metallortung meist etwas.
Warum piept das Gerät überall?
Häufig ist die Wand feucht, das Gerät nicht kalibriert oder die Empfindlichkeit zu hoch. Neu kalibrieren, an einer anderen Stelle ansetzen, bei Bedarf die Empfindlichkeit reduzieren.
