Digitaler Spannungsprüfer
Inhalt11 Abschnitte
Ein digitaler Spannungsprüfer zeigt an, ob an einem Leiter Spannung anliegt und wie hoch sie ist. Er ist das zentrale Sicherheitswerkzeug jeder Elektroarbeit. Nur ein zweipoliger Spannungsprüfer kann Spannungsfreiheit zuverlässig feststellen – der einpolige Phasenprüfer-Schraubendreher kann das nicht.
Wozu ein Spannungsprüfer dient
Bevor an einer elektrischen Anlage gearbeitet wird, muss sie spannungsfrei sein. Das Abschalten der Sicherung allein reicht nicht: Sicherungen sind falsch beschriftet, Stromkreise laufen über mehrere Automaten, und in alten Installationen hängen Leitungen manchmal an unerwarteten Stellen. Der Spannungsprüfer ist das Werkzeug, mit dem man das überprüft.
Dazu gehört ein fester Ablauf, die fünf Sicherheitsregeln der Elektrotechnik:
- Freischalten. Sicherung ausschalten.
- Gegen Wiedereinschalten sichern. Automat abkleben, Schild anbringen, bei Schraubsicherungen den Einsatz mitnehmen.
- Spannungsfreiheit feststellen. Mit einem zweipoligen Spannungsprüfer, allpolig.
- Erden und kurzschließen. In Niederspannungsanlagen im Haushalt meist nicht üblich, bei Hochspannung Pflicht.
- Benachbarte, unter Spannung stehende Teile abdecken.
Arbeiten an der festen Hausinstallation sind Sache einer Elektrofachkraft. Der Spannungsprüfer ersetzt nicht die Fachkenntnis, er ist das Werkzeug der Fachkraft.
Zweipolig oder einpolig
Der einpolige Phasenprüfer ist ein Schraubendreher mit Glimmlampe im Griff. Er leuchtet, wenn ein Strom über den Körper des Anwenders zur Erde fließt. Ob er leuchtet, hängt von Schuhen, Boden, Lichtverhältnissen und der Spannung ab. Leuchtet er nicht, heißt das nicht, dass keine Spannung anliegt. Zum Feststellen der Spannungsfreiheit ist er nicht zulässig.

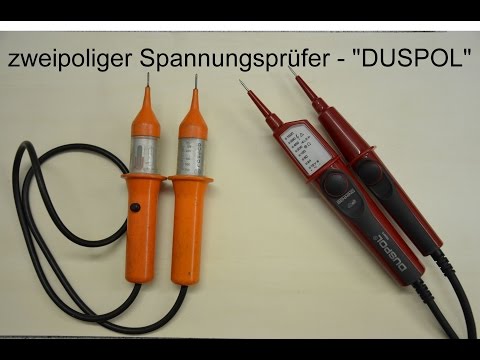

Der zweipolige Spannungsprüfer misst zwischen zwei Prüfspitzen und zeigt eine Spannung eindeutig an. Er ist nach DIN EN 61243-3 genormt und für diese Aufgabe gemacht.
Digitale und LED-Anzeige
Einfache zweipolige Prüfer zeigen die Spannung über eine LED-Reihe in Stufen an, etwa 12, 24, 50, 120, 230, 400 V. Digitale Geräte haben ein LCD, das den Wert als Zahl anzeigt. Das ist genauer und hilft auch bei Kleinspannungen, etwa bei Netzteilen, Klingeltrafos oder Solaranlagen.
Viele digitale Spannungsprüfer bieten weitere Funktionen:
- Durchgangsprüfung für Leitungen, Sicherungen und Schalter.
- Drehfeldanzeige für Drehstromanschlüsse, zum Beispiel beim Anschluss eines Starkstrommotors.
- Einpolige Phasenanzeige als Zusatzfunktion, ergänzend zur zweipoligen Messung.
- Messstellenbeleuchtung für dunkle Verteiler.
Die Lastzuschaltung
Auf langen, abgeschalteten Leitungen können durch Kopplung mit benachbarten Leitungen sogenannte Phantomspannungen auftreten. Ein hochohmiges Messgerät zeigt dann eine Spannung an, obwohl keine gefährliche Energie dahintersteht.
Gute Spannungsprüfer haben eine Lastzuschaltung per Tastendruck: Sie belasten den Kreis kurz, und die Phantomspannung bricht zusammen. Viele können damit auch einen FI-Schutzschalter mit 30 mA auslösen, was zur Prüfung des Schutzleiters genutzt wird.
Messkategorien
Auf jedem Spannungsprüfer steht eine Messkategorie, etwa CAT III 600 V oder CAT IV 600 V. Sie gibt an, welchen Überspannungsspitzen das Gerät standhält, und hängt vom Einsatzort ab.
| Kategorie | Einsatzort |
| CAT II | Steckdosen und angeschlossene Geräte |
| CAT III | Verteilung, Unterverteilung, fest installierte Leitungen |
| CAT IV | Hausanschluss, Zählerschrank, Einspeisung |
Für Arbeiten im Haus ist CAT III das Minimum, für Messungen im Zählerschrank CAT IV.
Richtig prüfen
- Prüfer vorher testen. An einer bekannten Spannungsquelle, etwa einer funktionierenden Steckdose. Zeigt er dort nichts an, ist er defekt.
- Allpolig messen. Zwischen Außenleiter und Neutralleiter, Außenleiter und Schutzleiter, Neutralleiter und Schutzleiter.
- Prüfer danach nochmals testen. Ein Gerät, das zwischendurch ausgefallen ist, zeigt sonst eine falsche Spannungsfreiheit an.
- Prüfspitzen richtig halten. Nur an den Griffen, Finger hinter den Fingerschutz.
Worauf Sie beim Kauf achten sollten
Kaufen Sie einen zweipoligen Spannungsprüfer mit Prüfzeichen, Normangabe DIN EN 61243-3 und passender Messkategorie. Prüfspitzen mit Abdeckkappen sind heute Standard. Solide Geräte kosten etwa 30 bis 150 Euro. Ein Multimeter kann mehr, ist aber für das Feststellen der Spannungsfreiheit nicht immer zugelassen und bei falsch gewähltem Messbereich riskant.
Grenzen
Ein Spannungsprüfer sagt nur, ob Spannung anliegt, nicht, ob eine Anlage sicher ist. Isolationswiderstand, Schleifenimpedanz und Auslösezeiten von FI-Schaltern prüft die Elektrofachkraft mit speziellen Installationstestern. Zum Aufspüren von Leitungen in der Wand dient ein Spannungssuchgerät.
Typische Fehler
- Nur einen Leiter geprüft. Ein vertauschter Neutralleiter oder eine Rückspannung über einen anderen Stromkreis bleibt so unentdeckt. Immer alle Kombinationen messen.
- Prüfer nicht vorher getestet. Eine leere Batterie oder ein gebrochenes Messkabel zeigt null Volt an, auch wenn 230 V anliegen.
- Falscher Stromkreis abgeschaltet. Die Beschriftung im Verteiler stimmt oft nicht. Erst messen, dann glauben.
- Messspitzen abgerutscht. In engen Dosen kann eine Spitze zwei Leiter gleichzeitig berühren und einen Kurzschluss verursachen. Spitzen mit Schutzkappen verwenden, die nur wenige Millimeter Metall freigeben.
Häufige Fragen
Reicht ein Phasenprüfer für den Lampenwechsel?
Zum Feststellen der Spannungsfreiheit nein. Sicherer ist, die Sicherung auszuschalten und mit einem zweipoligen Prüfer zu kontrollieren.
Was ist, wenn ich trotzdem ein Kabel treffe?
Das beschreibt der Beitrag Kabel angebohrt – was tun.
Wie lange hält ein Spannungsprüfer?
Viele Jahre, wenn er pfleglich behandelt wird. Messleitungen mit Rissen oder beschädigten Spitzen gehören sofort ausgetauscht.
